[전자상식 #1] DIP vs SMD: "다리가 있느냐 없느냐, 그것이 문제로다!"

안녕하세요, 아리온 입니다!



오늘은 전자부품의 가장 기본적인 형태, DIP(Dual In-line Package) SMD(Surface Mount Device)의 차이점에 대해 쉽고 깊게 파헤쳐 보겠습니다.

설계도를 그리거나 고장 난 보드를 수리할 때 가장 먼저 마주하게 되는 선택지, 과연 내 보드에는 어떤 타입이 적합할까요?

1. DIP (Dual In-line Package) - "구멍에 쏙! 튼튼함의 대명사"

부품에 기다란 다리가 달려 있어 기판(PCB)의 구멍에 끼운 뒤 반대편에서 납땜하는 방식입니다. 흔히 '삽입형 부품'이라고도 부르죠.



장점:



- 강력한 결합력: 다리가 기판을 관통하기 때문에 물리적인 충격이나 진동에 매우 강합니다.

- 수리 및 테스트 용이: 브레드보드(빵판)에 꽂기 좋고, 인두기로 납땜과 제거가 쉬워 샘플 제작이나 수리에 유리합니다.

단점:



- 공간 낭비: 기판 뒷면까지 다리가 나오기 때문에 양면을 빽빽하게 사용하기 어렵습니다.

- 생산 효율: 일일이 구멍을 뚫어야 하고 자동화 공정이 상대적으로 느립니다.

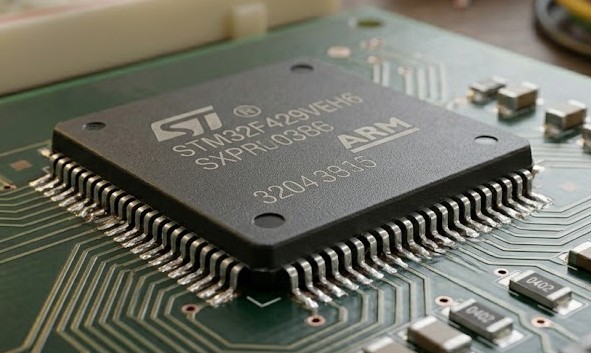

2. SMD (Surface Mount Device) - "표면에 착! 작고 빠른 현대판"



기판 표면에 납을 바르고 그 위에 부품을 얹어 납땜하는 방식입니다. 우리가 보는 스마트폰이나 최신 그래픽카드의 부품은 99% SMD 타입입니다.



장점:



- 소형화의 일등공신: 부품 크기가 극단적으로 작아질 수 있어 기판 공간을 획기적으로 줄여줍니다. 양면 실장이 가능하죠.

- 대량 생산 최적화: '칩 마운터'라는 기계가 순식간에 박아 넣기 때문에 생산 속도가 어마어마하게 빠릅니다.

단점:



- 약한 물리적 강도: 표면에만 붙어 있어 충격에 의해 떨어질 위험이 DIP보다 높습니다.

- 수리 난이도: 손으로 납땜하기 매우 까다롭고, 열풍기나 현미경이 필요한 경우가 많습니다.


💡 한 줄 요약!

구분	DIP (Through-hole)	SMD (Surface Mount)
장착 방식	홀(Hole) 관통 삽입	표면 실장
주요 특징	튼튼함, 수작업 용이	작고 가벼움, 자동화 유리
사용처	전원 장치, 커넥터, 시제품	스마트폰, IoT 기기, 정밀 제어보드

🔍 실무 꿀팁: 왜 아직도 DIP를 쓸까요?

요즘은 대부분 SMD로 넘어가는 추세지만, 전력 소자가 많이 들어가는 파워 보드나 외부 케이블을 자주 꽂았다 빼야 하는 커넥터 부문에서는 여전히 DIP 타입을 선호합니다. 사람이 힘을 가하거나 열이 많이 발생하는 부위는 '다리'가 잡아주는 힘이 필요하기 때문이죠.

여러분은 현재 어떤 타입을 더 선호하시나요? 혹은 수리 중에 DIP를 SMD로 바꾸느라 고생했던 경험이 있으신가요?
