[전자상식 #3] QFP? BGA? 반도체 다리 모양에 숨겨진 이름들

안녕하세요! 아리온전자의 전자상식 시리즈,

오늘은 회로 설계의 꽃, 반도체 IC의 '다리 모양'과 '패키지 이름'에 대해 알아보겠습니다.

회로도를 다 그리고 실제 부품을 주문하려고 보면, 똑같은 IC인데 뒤에 'QFP', 'BGA', 'SOP' 같은 낯선 알파벳이 붙어 있는 것을 보셨을 겁니다. 이 알파벳들은 반도체의 다리 모양과 배치 방식을 결정하는 패키지 규격입니다.

이 규격을 잘못 선택하면, 공들여 설계한 PCB에 부품을 납땜할 수 없는 비극이 발생합니다. 오늘 이 이름들의 규칙을 완벽하게 정리해 드릴게요.

1. 패키지 이름의 규칙 - 알파벳 하나에 의미가 있다!

대부분의 패키지 이름은 몇 가지 알파벳의 조합으로 이루어집니다. 이 규칙만 알면 처음 보는 패키지도 대략적인 모양을 짐작할 수 있습니다.

Q (Quad): 4면 모두에 다리가 있음.

S (Small / Single): 작은 크기, 또는 한쪽/두쪽에 다리가 있음.

P (Package / Pitch): 패키지 자체 또는 다리 간격을 의미.

G (Gull-wing): 갈매기 날개 모양의 다리 (SOP, QFP 등).

L (Leadless / LGA): 다리가 없이 평평한 접점만 있음 (LGA).

B (Ball): 공 모양의 납 접점 (BGA).

2. 대표적인 패키지 다리 모양 비교

가장 흔하게 볼 수 있는 세 가지 패키지를 비교해 보겠습니다.

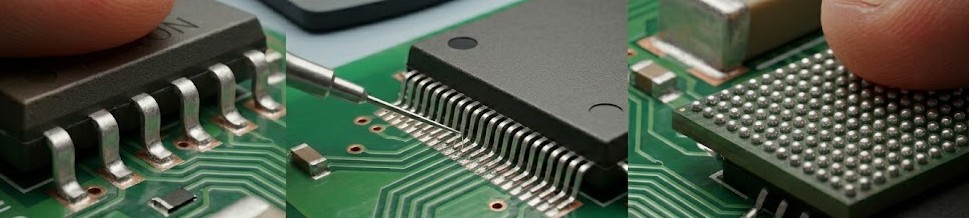

SOP : Gull-wing Leads (Two Sides) / QFP : Fiine Gull-wing Leads (Four Sides, High Density) / BGA : Solder Ball Array (Leadless, Flat Grid)

* SOP (Small Outline Package):

- 모양: 직사각형 몸체의 두 긴 면에 갈매기 날개 모양(Gull-wing)의 다리가 달려 있습니다.

- 특징: SMD 패키지의 가장 기본. 다리가 밖으로 나와 있어 납땜 상태를 눈으로 확인하기 쉽고, 수리도 상대적으로 용이합니다.

* QFP (Quad Flat Package):

- 모양: 정사각형 몸체의 4면 모두에 갈매기 날개 모양의 다리가 달려 있습니다.

- 특징: SOP보다 더 많은 다리(핀)를 가질 수 있어, 복잡한 기능의 MCU나 로직 IC에 사용됩니다. 다리가 매우 가늘고 촘촘해서 납땜 시 다리가 휘거나 납이 뭉치지 않도록 주의해야 합니다.

* BGA (Ball Grid Array):

- 모양: 다리가 없습니다. 대신 반도체의 바닥면 전체에 공 모양의 납(Solder Ball)이 격자무늬로 배열되어 있습니다.

- 특징: 같은 크기에 가장 많은 핀을 구현할 수 있어 고성능 프로세서에 사용됩니다. 다리가 없으므로 부품 크기를 극단적으로 줄일 수 있고, 전기적 신호 전달 경로가 짧아 성능에도 유리합니다. 하지만 눈으로는 납땜 상태를 확인할 수 없으며, 전용 장비(X-ray 등)가 필요합니다.

💡 엔지니어를 위한 선택 가이드



고려 사항	SOP	QFP	BGA
핀(다리) 수	적음 ~ 중간	많음	매우 많음
부품 크기	중간	중간	작음
납땜 난이도	쉬움	보통 ~ 어려움	매우 어려움 (장비 필요)
수리(Rework) 난이도	쉬움	보통	매우 어려움
주요 사용처	범용 로직, 아날로그 IC	MCU, DSP	CPU, FPGA, GPU



[마무리하며]

반도체 다리 모양은 단순한 디자인이 아니라, 기능의 복잡도, 크기, 생산 비용, 수리 편의성을 모두 고려한 결과입니다. 여러분의 프로젝트에서는 어떤 패키지를 선호하시나요?
